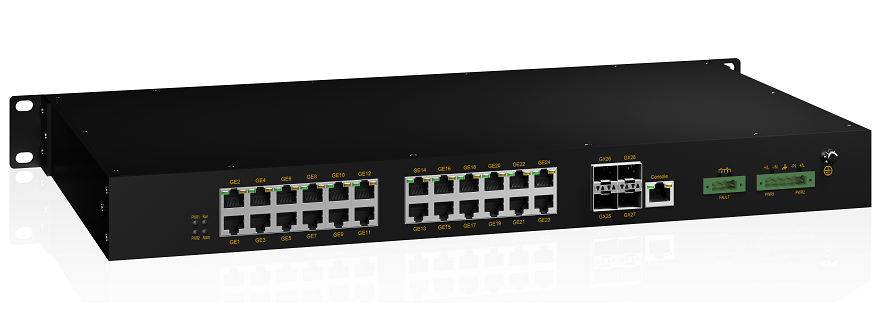

SICOM3024P是针对EMC性能要求严酷的工业通讯系统需求设计的二层网管型工业以太网交流机，，，，，，，，最大支持28个千兆接口，，，，，，，，知足IEC61850和IEEE1613标准，，，，，，，，获得KEMA金章证书。。。。。。。。SICOM3024P交流机为19英寸机架式装置，，，，，，，，支持前面板装置和后面板装置，，，，，，，，SICOM3024P支持端口、VLAN、组播、QoS、快速冗余环等富厚的二层软件特征，，，，，，，，并支持Console、Telnet、Web多种管理方法以及基于SNMP的网管软件，，，，，，，，现在已经普遍应用在电力、轨交交通、石油化工及其他对EMC性能有严酷要求的工业通讯系统中。。。。。。。。
| 软件功效 | |
| 交流功效 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口入偏向限速 支持单播/组播/广播风暴抑制 支持静态ARP 支持ARP老化时间设置 支持静态MAC设置 支持MAC老化时间设置 支持MAC学习模式设置 |
| 冗余手艺 | 支持DRP/DHP，，，，，，，，自愈时间<20ms 支持DT-Ring, DT-Ring+, DT-VLAN协议族，，，，，，，，自愈时间<50ms 支持STP/RSTP/MSTP |
| 组播手艺 | 支持IGMP snooping，，，，，，，，query 支持GMRP |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持用户登录超时退出机制 支持端口隔离 支持MAC地址数目限制 支持IP Source Guard 支持远程会见管理 |
| 服务质量管理 | 支持ACL,对L2-L7层数据举行过滤 支持802.1p(CoS),DSCP 支持SP,WRR行列调理 支持端口流量整形及行列流量整形 |
| 管理与维护 | 支持Console，，，，，，，，Telnet，，，，，，，，WEB管理方法 支持SNMPv1/v2c/v3，，，，，，，，可通过Kyvision集中管理 支持FTP/TFTP/HTTP方法软件升级 支持FTP/TFTP/HTTP方法设置文件上传下载 支持IP/MAC冲突告警，，，，，，，，失电告警，，，，，，，，电源告警，，，，，，，，温度告警，，，，，，，，端口状态告警，，，，，，，，端口流量异常告警，，，，，，，，端口CRC过失/丢包率告警，，，，，，，，环告警，，，，，，，，CPU/内存使用率告警，，，，，，，，光功率告警，，，，，，，，设置变换告警，，，，，，，，用户登入登出告警 支持RMON（统计组，，，，，，，，历史组，，，，，，，，告警组，，，，，，，，事务组） 支持外地端口镜像，，，，，，，，远程端口镜像 支持Syslog，，，，，，，，可生涯到Flash或发送到日志服务器，，，，，，，，可将日志通过HTTP方法导出 支持环路�；；；；；；；；� 支持Link-check 支持LLDP 支持DDM 支持IPV4/IPV6 |
| IP管理 | 支持DHCP server/client/snooping/option 82 |
| 时钟管理 | 支持SNTP client 支持NTP client 支持RTC 支持时区和夏令时设置 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad (port aggregation) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交流属性 | 优先级行列 8 VLAN数 4K 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 包转发率 41.7Mpps 交流延迟 <5μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed 后面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT 接口速率指示灯:Speed（光口） |
| 电源 | 输入电压 24-48VDC(18-72VDC), 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <35W 过载�；；；；；；；；� 支持 反接�；；；；；；；；� 支持 冗余�；；；；；；；；� 支持 |

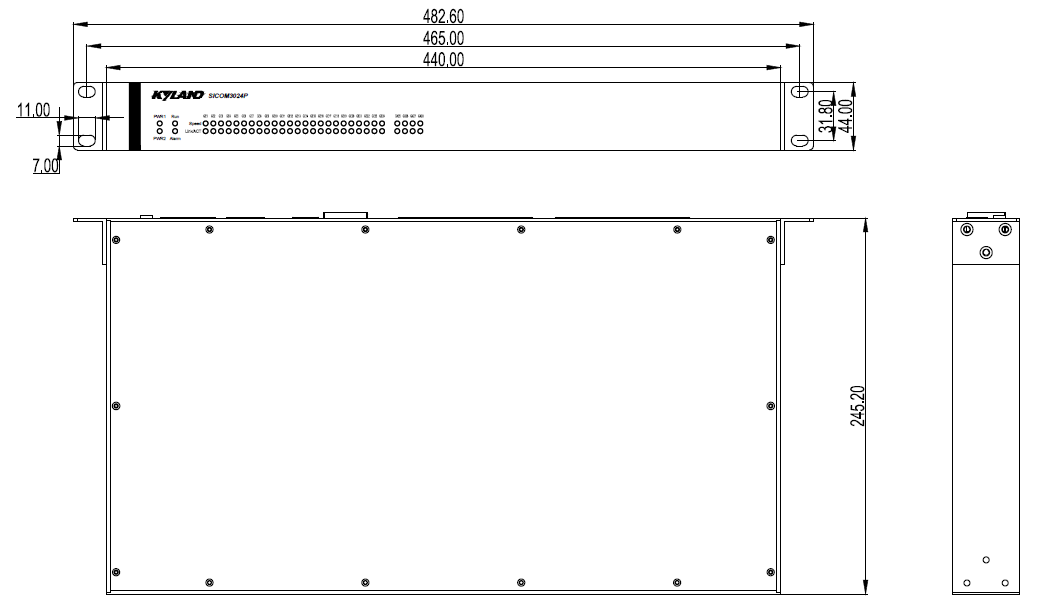

| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 482.6mm×44mm×245mm(W×H×D) 重量 4Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 355979hrs 保修期 5年 |
| 认证 | CE，，，，，，，，FCC，，，，，，，，UL508,Class I,Div2，，，，，，，，KEMA，，，，，，，，IEC 61850-3, IEEE 1613，，，，，，，，IEC 62368-1, EN 62368-1，，，，，，，，NEMA TS2，，，，，，，，工信部入网允许证 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
推荐型号
| 产品型号 | 型号说明 |
| SICOM3024P-4GX24GE-HV-HV | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余电源 |
| SICOM3024P-4GX24GE-HV | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)单电源 |
| SICOM3024P-4GX24GE-L2-L2 | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)冗余电源 |
| SICOM3024P-4GX24GE-L2 | 4×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；24×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)单电源 |
| SICOM3024P-4G12GX12GE-HV-HV | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)冗余电源 |
| SICOM3024P-4G12GX12GE-HV | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)单电源 |
| SICOM3024P-4G12GX12GE-L2-L2 | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)冗余电源 |
| SICOM3024P-4G12GX12GE-L2 | 4×1000Base-X,10/100/1000Base-T(X) Combo接口；；；；；；；；12×1000Base-X,10/100/1000Base-T(X) SFP接口；；；；；；；；12×10/100/1000Base-T(X)电口；；；；；；；；24-48VDC(18-72VDC)单电源 |
选购配件
| 配件 | 配件说明 |
| 千兆SFP模�？？？？？？� | 参考工业级千兆SFP模�？？？？？？檠」罕� |
| 百兆SFP模�？？？？？？� | 参考工业级百兆SFP模�？？？？？？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩，，，，，，，，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，，，，，，，，2米，，，，，，，，编码：111030134 |
| 电源线 | 3相电源线，，，，，，，，3米，，，，，，，，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，，，，，，，，编码：107010590 |
| 告警端子 | 3芯5.08毫米间距告警端子，，，，，，，，编码：107011537 |
| 挂耳 | 单个装置挂耳，，，，，，，，编码：109999003 |
Kyland-SICOM3024P-Datasheet-CN SICOM3024P系列工业以太网交流机Web操作手册 SICOM3024P系列工业以太网交流机硬件装置手册
